Hvad er kuglelejer med tynde sektion?

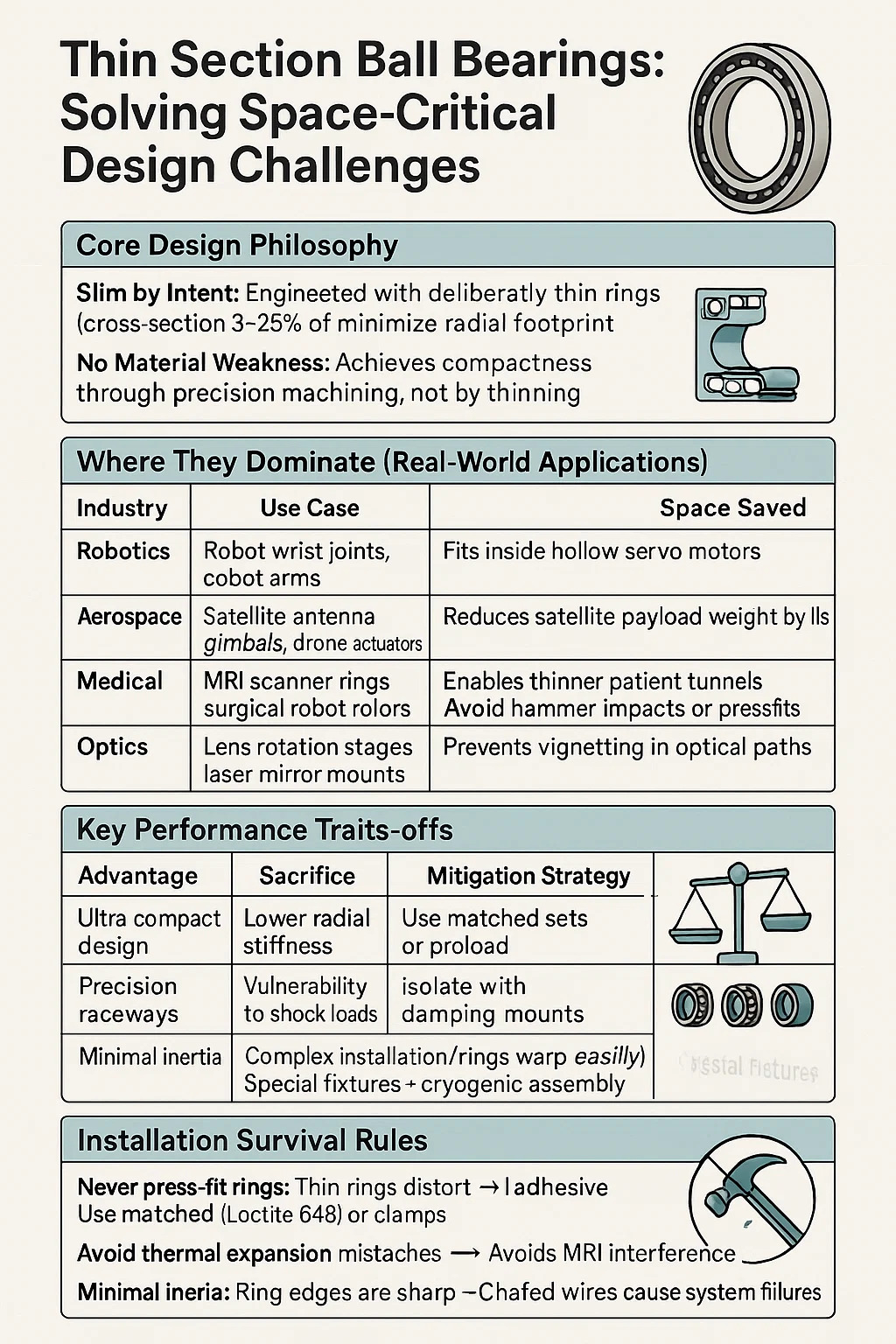

Tynde sektion kuglelejer : Løsning af rumkritiske designudfordringer

1. kerne designfilosofi
"Slim med forsæt": konstrueret med bevidst tynde ringe (tværsnit 3–25% af boringsstørrelsen) for at minimere radialt fodaftryk.
Ingen væsentlig svaghed: opnår kompakthed gennem præcisionsbearbejdning, ikke ved at tynde eksisterende lejer.

2. hvor de dominerer (applikationer i den virkelige verden)

3. nøglepræstationegenskaber
Rumeffektivitet: For en 100 mm boring, standardleje ≈ 140 mm OD; Tyndt afsnit ≈ 110 mm OD.
Vægttab: 50–70% lettere end ækvivalente standardlejer.
Præcisionsfokus: Typisk ABEC 5-tolerance-obligatorisk for forkert justeringsfølsomme apps.
Belastningsbegrænsning: Håndtag kun moderate radiale belastninger - undgå hammerpåvirkninger eller tryk på pasninger.

4. Kritiske tekniske afvejninger

5. Materialeindstillinger dikterer brug
Chrome Steel (GCR15): Standard for tørre/rene miljøer (f.eks. Labudstyr).
Rustfrit stål (440C): medicinsk/udendørs brug - undgår MR -interferens og korrosion.
Hybrid keramik: Højhastigheds-CT-scannere-ikke-magnetisk elektrisk isolering.

6. Installationsoverlevelsesregler
Tryk aldrig på fit-ringe: Tynde ringe fordrejer → Brug klæbemiddel (Loctite 648) eller klemmer.
Undgå termiske ekspansionsmæssige uoverensstemmelser: Aluminiumshuse stållejer = binding.
Skjoldkabler/ledninger: Ringkanter er skarpe - skavede ledninger forårsager systemfejl.
